Le campane di accoppiamento sono utilizzate per collegare motori e generatori nelle applicazioni bi-supporto e sono indispensabili quando i componenti da collegare presentano dimensioni SAE differenti o configurazioni non direttamente compatibili.
Vengono normalmente realizzate sotto forma di anelli di adattamento, senza aperture laterali, per lunghezze fino a 50 mm, mentre per dimensioni superiori vengono progettate nella tradizionale forma a campana.
Le campane svolgono anche la funzione di protezione del giunto di trasmissione, riducendo il rischio di contatti accidentali con gli organi in movimento.
Sono realizzate in acciaio per garantire una buona resistenza meccanica e durata nel tempo, con possibilità di verniciatura su richiesta.
Progettiamo campane su misura per soddisfare le specifiche del motore e dei componenti da collegare, tenendo conto delle dimensioni, dei fori di fissaggio e dei vincoli di compatibilità. La progettazione considera inoltre le diverse configurazioni di accoppiamento, in funzione della lunghezza dell'albero del generatore e del giunto di trasmissione. Normalmente, i punti di fissaggio dei motori industriali sono conformi alle norme SAE.
Le campane possono inoltre essere dotate di aperture per la ventilazione, fori per l'installazione di sensori di velocità o altri accessori e fori di drenaggio. Le dimensioni delle aperture di ventilazione vengono definite in base alle esigenze di raffreddamento del giunto.
Attraverso i moderni software di progettazione 3D è possibile verificare gli ingombri e la compatibilità dei componenti prima della realizzazione.
PROGETTAZIONE A RICHIESTA PRODUZIONE A DISEGNO
Le campane di accoppiamento sono utilizzate per collegare motori e generatori nelle applicazioni bi-supporto e sono indispensabili quando i componenti da collegare presentano dimensioni SAE differenti o configurazioni non direttamente compatibili.
Vengono normalmente realizzate sotto forma di anelli di adattamento, senza aperture laterali, per lunghezze fino a 50 mm, mentre per dimensioni superiori vengono progettate nella tradizionale forma a campana.
Le campane svolgono anche la funzione di protezione del giunto di trasmissione, riducendo il rischio di contatti accidentali con gli organi in movimento.
Sono realizzate in acciaio per garantire una buona resistenza meccanica e durata nel tempo, con possibilità di verniciatura su richiesta.
Progettiamo campane su misura per soddisfare le specifiche del motore e dei componenti da collegare, tenendo conto delle dimensioni, dei fori di fissaggio e dei vincoli di compatibilità. La progettazione considera inoltre le diverse configurazioni di accoppiamento, in funzione della lunghezza dell'albero del generatore e del giunto di trasmissione. Normalmente, i punti di fissaggio dei motori industriali sono conformi alle norme SAE.
Le campane possono inoltre essere dotate di aperture per la ventilazione, fori per l'installazione di sensori di velocità o altri accessori e fori di drenaggio. Le dimensioni delle aperture di ventilazione vengono definite in base alle esigenze di raffreddamento del giunto.
Attraverso i moderni software di progettazione 3D è possibile verificare gli ingombri e la compatibilità dei componenti prima della realizzazione.

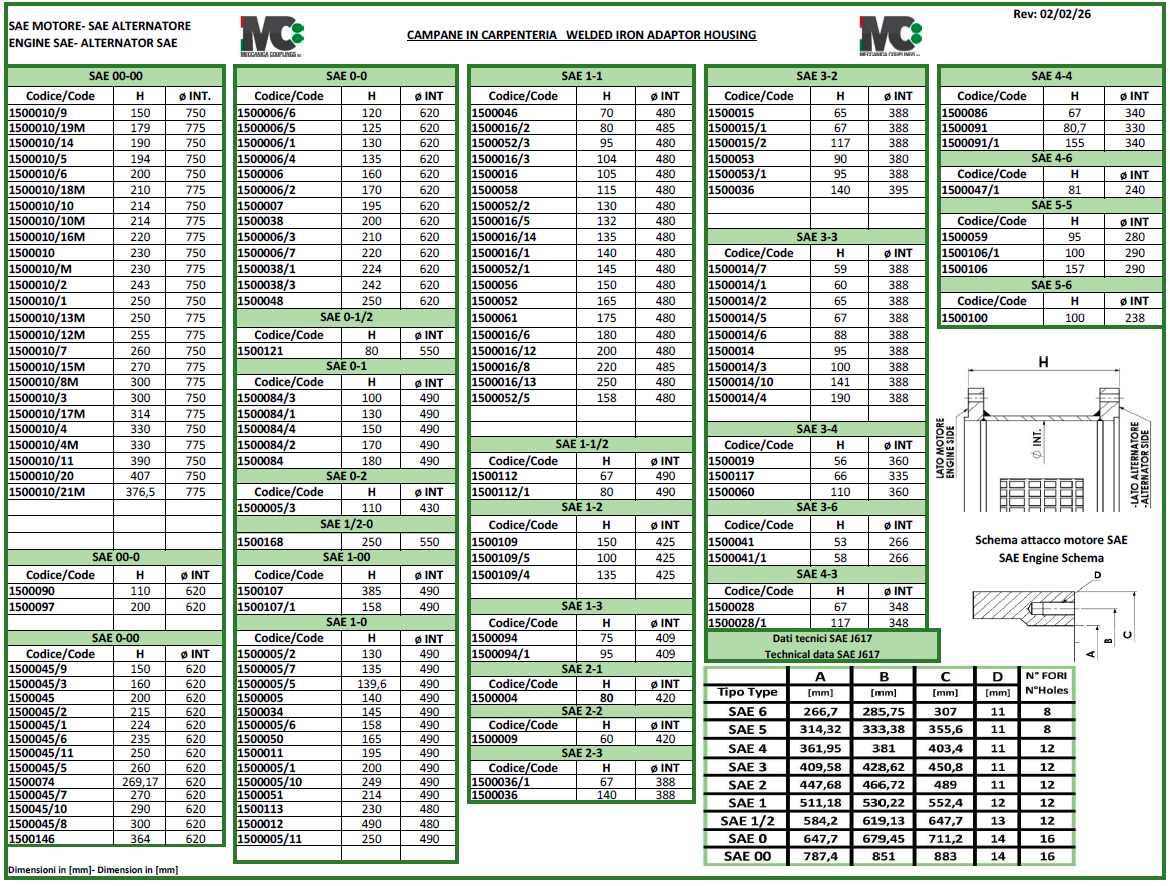

La gamma indicata nella tabella è in costante aggiornamento, contattare il ns ufficio.
Le caratteristiche e le dimensioni contenute in questo catalogo possono essere variate senza preavviso.

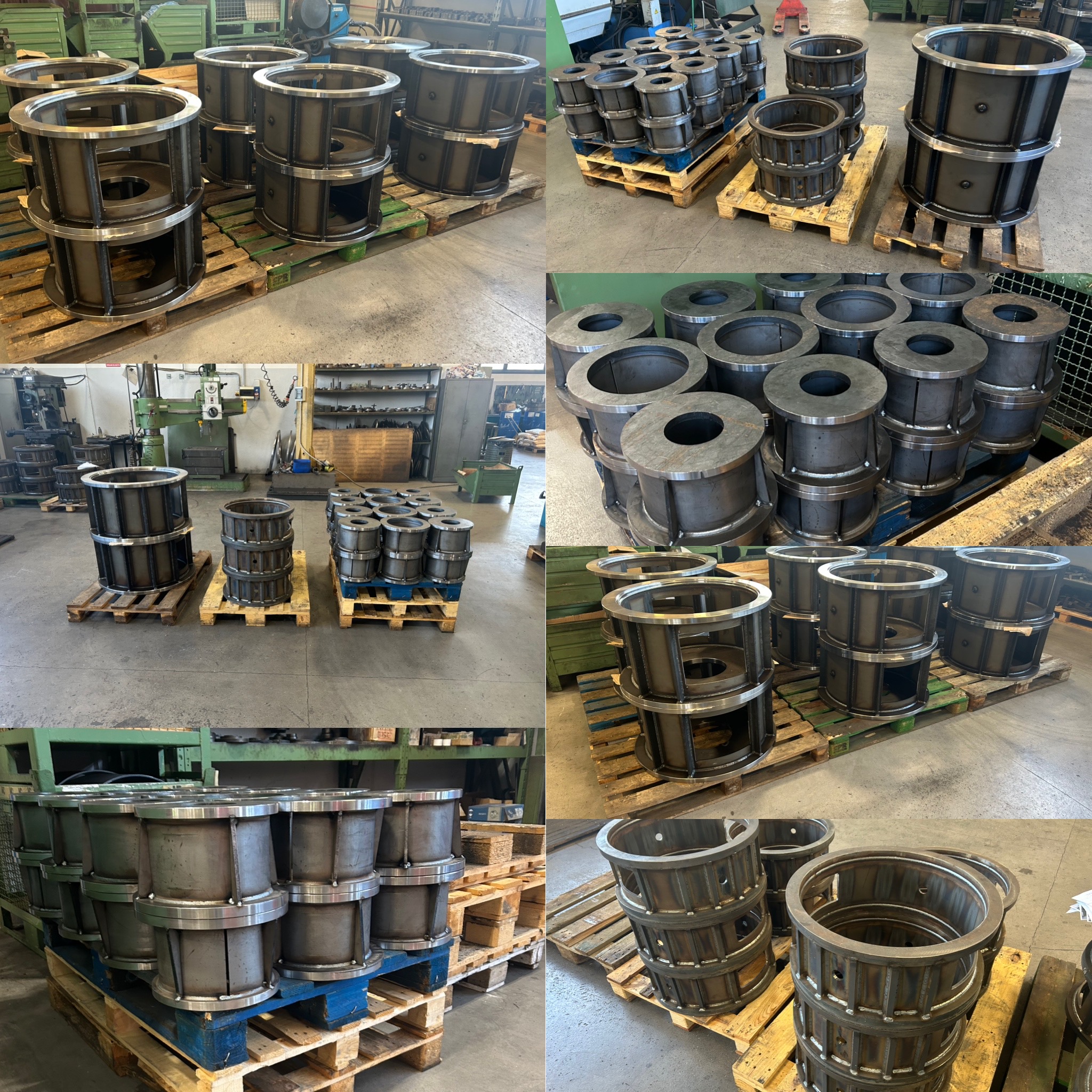

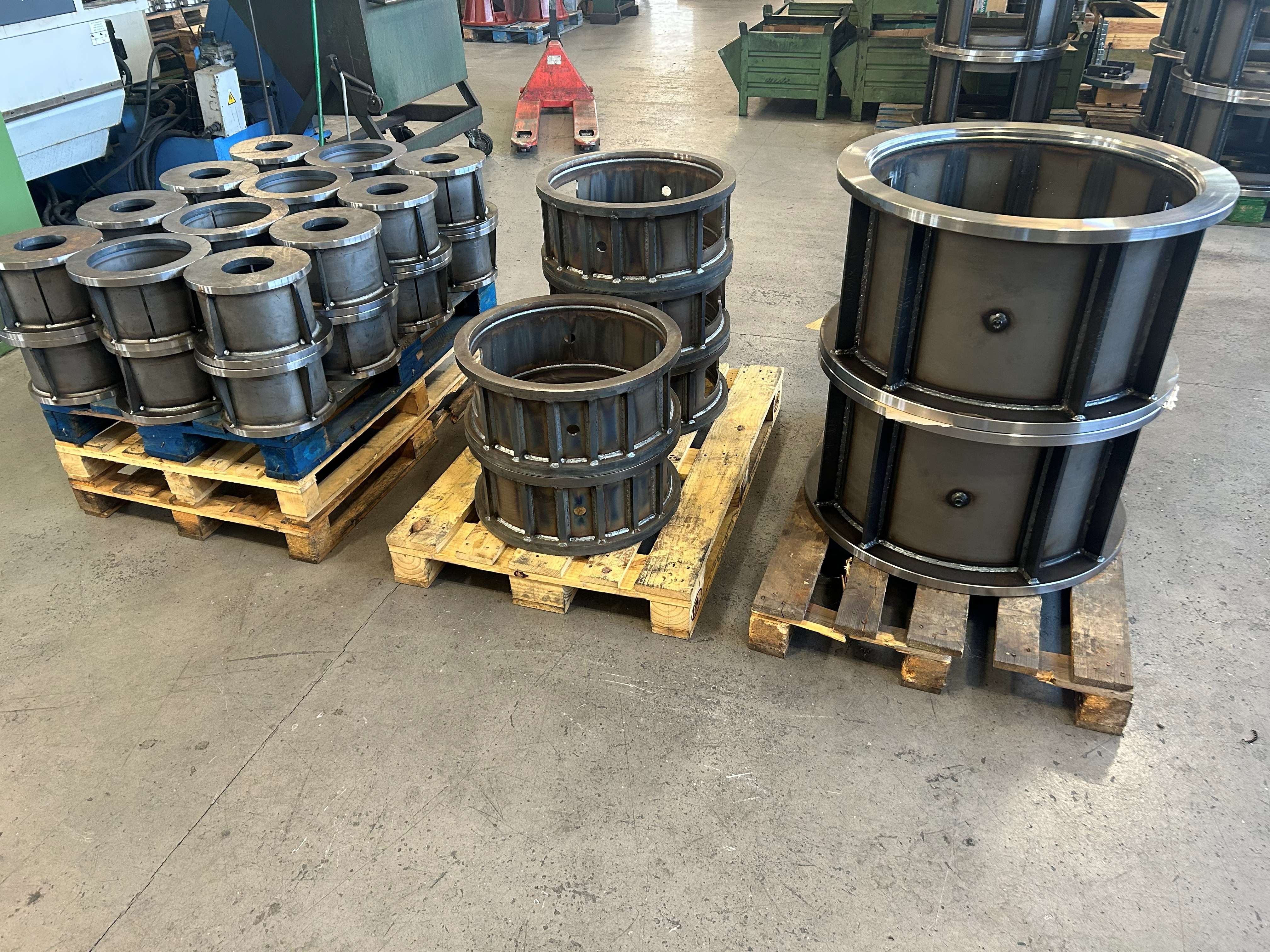

FOTOGALLERY
